  • 产品名称：特殊螺丝 ・内六角短头螺栓（导向孔）

  • 产品型号：SLP-M4-10
  • 产品厂商：日本NBK锅屋
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
详情介绍：

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
L
所有
8
10
12
16
20

单位 : mm

型号 M（粗牙）
螺纹公称直径 		螺距 L D1 L1 t Lb *大紧固扭矩
(N・m) 		毎包数量 质量
(g) 		CAD下载 请求报价
SLP-M4-8 M4 0.7 8 7 2.8 1.6 3.5 2 20 1.3 CAD  请求报价
SLP-M4-10 M4 0.7 10 7 2.8 1.6 3.5 2 20 1.4 CAD  请求报价
SLP-M5-10 M5 0.8 10 8.5 3.5 2 4.2 6 20 2 CAD  请求报价
SLP-M5-12 M5 0.8 12 8.5 3.5 2 4.2 6 20 2.3 CAD  请求报价
SLP-M5-16 M5 0.8 16 8.5 3.5 2 4.2 6 20 2.8 CAD  请求报价
SLP-M5-20 M5 0.8 20 8.5 3.5 2 4.2 6 20 3.3 CAD  请求报价
SLP-M6-10 M6 1 10 10 4 2.5 5.5 9 20 3.5 CAD  请求报价
SLP-M6-12 M6 1 12 10 4 2.5 5.5 9 20 3.8 CAD  请求报价
SLP-M6-16 M6 1 16 10 4 2.5 5.5 9 20 4.5 CAD  请求报价
SLP-M6-20 M6 1 20 10 4 2.5 5.5 9 20 5.3 CAD  请求报价
SLP-M8-12 M8 1.25 12 13 5 3 7 20 20 7.8 CAD  请求报价
SLP-M8-16 M8 1.25 16 13 5 3 7 20 20 9 CAD  请求报价
SLP-M8-20 M8 1.25 20 13 5 3 7 20 20 10 CAD  请求报价
型号 M（粗牙）
螺纹公称直径 		螺距 L D1 L1 t Lb *大紧固扭矩
(N・m) 		毎包数量 质量
(g) 		CAD下载 请求报价
SLP-M4-8 M4 0.7 8 7 2.8 1.6 3.5 2 20 1.3 CAD  请求报价
SLP-M4-10 M4 0.7 10 7 2.8 1.6 3.5 2 20 1.4 CAD  请求报价
SLP-M5-10 M5 0.8 10 8.5 3.5 2 4.2 6 20 2 CAD  请求报价
SLP-M5-12 M5 0.8 12 8.5 3.5 2 4.2 6 20 2.3 CAD  请求报价
SLP-M5-16 M5 0.8 16 8.5 3.5 2 4.2 6 20 2.8 CAD  请求报价
SLP-M5-20 M5 0.8 20 8.5 3.5 2 4.2 6 20 3.3 CAD  请求报价
SLP-M6-10 M6 1 10 10 4 2.5 5.5 9 20 3.5 CAD  请求报价
SLP-M6-12 M6 1 12 10 4 2.5 5.5 9 20 3.8 CAD  请求报价
SLP-M6-16 M6 1 16 10 4 2.5 5.5 9 20 4.5 CAD  请求报价
SLP-M6-20 M6 1 20 10 4 2.5 5.5 9 20 5.3 CAD  请求报价
SLP-M8-12 M8 1.25 12 13 5 3 7 20 20 7.8 CAD  请求报价
SLP-M8-16 M8 1.25 16 13 5 3 7 20 20 9 CAD  请求报价
SLP-M8-20 M8 1.25 20 13 5 3 7 20 20 10 CAD  请求报价
型号 M（粗牙）
螺纹公称直径 		螺距 L D1 L1 t Lb *大紧固扭矩
(N・m) 		毎包数量 质量
(g) 		CAD下载 请求报价
SLP-M4-8 M4 0.7 8 7 2.8 1.6 3.5 2 20 1.3 CAD  请求报价
SLP-M4-10 M4 0.7 10 7 2.8 1.6 3.5 2 20 1.4 CAD  请求报价
SLP-M5-10 M5 0.8 10 8.5 3.5 2 4.2 6 20 2 CAD  请求报价
SLP-M5-12 M5 0.8 12 8.5 3.5 2 4.2 6 20 2.3 CAD  请求报价
SLP-M5-16 M5 0.8 16 8.5 3.5 2 4.2 6 20 2.8 CAD  请求报价
SLP-M5-20 M5 0.8 20 8.5 3.5 2 4.2 6 20 3.3 CAD  请求报价
SLP-M6-10 M6 1 10 10 4 2.5 5.5 9 20 3.5 CAD  请求报价
SLP-M6-12 M6 1 12 10 4 2.5 5.5 9 20 3.8 CAD  请求报价
SLP-M6-16 M6 1 16 10 4 2.5 5.5 9 20 4.5 CAD  请求报价
SLP-M6-20 M6 1 20 10 4 2.5 5.5 9 20 5.3 CAD  请求报价
SLP-M8-12 M8 1.25 12 13 5 3 7 20 20 7.8 CAD  请求报价
SLP-M8-16 M8 1.25 16 13 5 3 7 20 20 9 CAD  请求报价
SLP-M8-20 M8 1.25 20 13 5 3 7 20 20 10 CAD  请求报价
型号 M（粗牙）
螺纹公称直径 		螺距 L D1 L1 t Lb *大紧固扭矩
(N・m) 		毎包数量 质量
(g) 		CAD下载 请求报价
SLP-M4-8 M4 0.7 8 7 2.8 1.6 3.5 2 20 1.3 CAD  请求报价
SLP-M4-10 M4 0.7 10 7 2.8 1.6 3.5 2 20 1.4 CAD  请求报价
SLP-M5-10 M5 0.8 10 8.5 3.5 2 4.2 6 20 2 CAD  请求报价
SLP-M5-12 M5 0.8 12 8.5 3.5 2 4.2 6 20 2.3 CAD  请求报价
SLP-M5-16 M5 0.8 16 8.5 3.5 2 4.2 6 20 2.8 CAD  请求报价
SLP-M5-20 M5 0.8 20 8.5 3.5 2 4.2 6 20 3.3 CAD  请求报价
SLP-M6-10 M6 1 10 10 4 2.5 5.5 9 20 3.5 CAD  请求报价
SLP-M6-12 M6 1 12 10 4 2.5 5.5 9 20 3.8 CAD  请求报价
SLP-M6-16 M6 1 16 10 4 2.5 5.5 9 20 4.5 CAD  请求报价
SLP-M6-20 M6 1 20 10 4 2.5 5.5 9 20 5.3 CAD  请求报价
SLP-M8-12 M8 1.25 12 13 5 3 7 20 20 7.8 CAD  请求报价
SLP-M8-16 M8 1.25 16 13 5 3 7 20 20 9 CAD  请求报价
SLP-M8-20 M8 1.25 20 13 5 3 7 20 20 10 CAD  请求报价


●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。

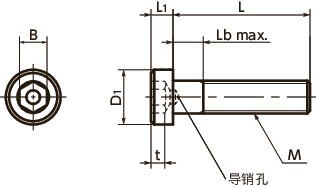

形状図

SLP内六角短头螺栓（导向孔）寸法図

相关服务

  • 螺纹切割服务
  • 零售服务
  • 防松服务

材质、表面处理

SLP
主体 相当于S45C
四氧化三铁保护膜（黑）
强度等级 8.8

用途

设备、装置的省空间化

特点

  • 头部高度较低的内六角圆柱头螺栓。
  • 适用于小巧的设备、装置和上部空间受限的场合。
  • 请使用专用扳手SKP进行安装、拆卸。由于导向孔会准确地引导，可更**地以更高的扭矩进行紧固。（市售的六角扳手也能紧固。）

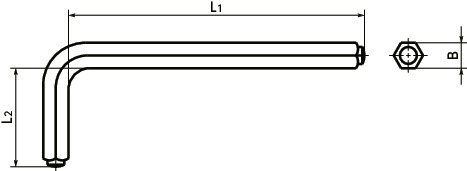

专用扳手

SLP内六角短头螺栓（导向孔）

单位 : mm

型号 B
对边宽度公称 		L1 L2 适用
螺栓 		质量
（g） 		每包
数量
SKP-3 3 63 20 SLP-M4 5 1
SKP-4 4 71 25 SLP-M5 10 1
SKP-5 5 80 28 SLP-M6 28 1
SKP-6 6 90 32 SLP-M8 34 1

型号列表

SLP-M4

  • SLP-M4-8
    •
  • SLP-M4-10

SLP-M5

  • SLP-M5-10
    •
  • SLP-M5-12
    •
  • SLP-M5-16
    •
  • SLP-M5-20

SLP-M6

  • SLP-M6-10
    •
  • SLP-M6-12
    •
  • SLP-M6-16
    •
  • SLP-M6-20

SLP-M8

  • SLP-M8-12
    •
  • SLP-M8-16
    •
  • SLP-M8-20
