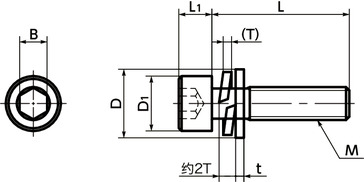

形状図
尺寸・CAD
选择
单位 : mm
型号
M（粗牙）
螺纹公称直径
螺距
L
D1
D
t
T
（约）
L1
B
每包数量
质量
（g）
CAD下载
请求报价
M5
0.8
10
8.5
10
1.0
1.3
5
4
10
3.6
M5
0.8
12
8.5
10
1.0
1.3
5
4
10
3.9
M5
0.8
15
8.5
10
1.0
1.3
5
4
10
4.3
M5
0.8
20
8.5
10
1.0
1.3
5
4
10
4.8
M5
0.8
25
8.5
10
1.0
1.3
5
4
10
5.5
M5
0.8
30
8.5
10
1.0
1.3
5
4
10
6.8
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
单位 : mm
| 型号 |
M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D | t |
T （约） |
L1 | B | 每包数量 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M5 | 0.8 | 10 | 8.5 | 10 | 1.0 | 1.3 | 5 | 4 | 10 | 3.6 | |||
| M5 | 0.8 | 12 | 8.5 | 10 | 1.0 | 1.3 | 5 | 4 | 10 | 3.9 | |||
| M5 | 0.8 | 15 | 8.5 | 10 | 1.0 | 1.3 | 5 | 4 | 10 | 4.3 | |||
| M5 | 0.8 | 20 | 8.5 | 10 | 1.0 | 1.3 | 5 | 4 | 10 | 4.8 | |||
| M5 | 0.8 | 25 | 8.5 | 10 | 1.0 | 1.3 | 5 | 4 | 10 | 5.5 | |||
| M5 | 0.8 | 30 | 8.5 | 10 | 1.0 | 1.3 | 5 | 4 | 10 | 6.8 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNSQLG | |
|---|---|
| 主体 | SUS316L |
| 平垫圈 | SUS316L(硬度300～400HV) |
| 弹簧垫圈 | SUS316L |
用途
FPD制造装置/半导体生产设备/设备・装置构造体/海洋设备/一般工业机械
特点
- 高强度不锈钢制的垫圈装入型内六角圆柱头螺栓。
- 螺栓的拉伸强度为1000N/mm2、0.2%承压力为800N/mm2。装有适合螺栓强度的硬度超过300HV的平垫圈。
- 和一般的不锈钢制内六角圆柱头螺栓相比，承压力约为1.8倍。通过减小螺纹直径及削减个数，实现省空间化、轻量化。
- 螺丝中装入了平垫圈和弹簧垫圈，无需担心脱落。
- 锪孔中使用垫圈时，螺栓和垫圈可以同时拆装，操作性更优异。
- SUS316L制。耐腐蚀性优良。
- 无磁性。
机械性质
| SUS316L | |
|---|---|
| 拉伸强度（N/mm2） | 1000 |
| 0.2％承压力（N/mm2） | 800 |
| 伸长率（mm） | 0.3d |
表中数值非保证值，仅供参考。
