  • 产品名称：高强度不锈钢内六角圆柱头螺栓

  • 产品型号：SNSX-M8-30-109
  • 产品厂商：日本NBK锅屋
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
详情介绍：

形状図

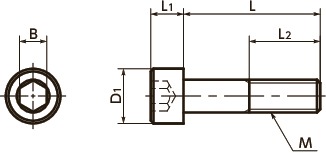

SNSX-109高强度不锈钢内六角圆柱头螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M8
L
所有
16
20
25
30
40
50

单位 : mm

型号 M（粗牙）
螺纹公称直径 		螺距 L 强度等级 D1 L1 B L2 质量
(g) 		CAD下载 请求报价
SNSX-M8-16-109 M8 1.25 16 10.9 13 8 6 全螺纹 12 CAD  请求报价
SNSX-M8-20-109 M8 1.25 20 10.9 13 8 6 全螺纹 13 CAD  请求报价
SNSX-M8-25-109 M8 1.25 25 10.9 13 8 6 全螺纹 15 CAD  请求报价
SNSX-M8-30-109 M8 1.25 30 10.9 13 8 6 全螺纹 17 CAD  请求报价
SNSX-M8-40-109 M8 1.25 40 10.9 13 8 6 28 21 CAD  请求报价
SNSX-M8-50-109 M8 1.25 50 10.9 13 8 6 28 25 CAD  请求报价
型号 M（粗牙）
螺纹公称直径 		螺距 L 强度等级 D1 L1 B L2 质量
(g) 		CAD下载 请求报价
SNSX-M8-16-109 M8 1.25 16 10.9 13 8 6 全螺纹 12 CAD  请求报价
SNSX-M8-20-109 M8 1.25 20 10.9 13 8 6 全螺纹 13 CAD  请求报价
SNSX-M8-25-109 M8 1.25 25 10.9 13 8 6 全螺纹 15 CAD  请求报价
SNSX-M8-30-109 M8 1.25 30 10.9 13 8 6 全螺纹 17 CAD  请求报价
SNSX-M8-40-109 M8 1.25 40 10.9 13 8 6 28 21 CAD  请求报价
SNSX-M8-50-109 M8 1.25 50 10.9 13 8 6 28 25 CAD  请求报价
型号 M（粗牙）
螺纹公称直径 		螺距 L 强度等级 D1 L1 B L2 质量
(g) 		CAD下载 请求报价
SNSX-M8-16-109 M8 1.25 16 10.9 13 8 6 全螺纹 12 CAD  请求报价
SNSX-M8-20-109 M8 1.25 20 10.9 13 8 6 全螺纹 13 CAD  请求报价
SNSX-M8-25-109 M8 1.25 25 10.9 13 8 6 全螺纹 15 CAD  请求报价
SNSX-M8-30-109 M8 1.25 30 10.9 13 8 6 全螺纹 17 CAD  请求报价
SNSX-M8-40-109 M8 1.25 40 10.9 13 8 6 28 21 CAD  请求报价
SNSX-M8-50-109 M8 1.25 50 10.9 13 8 6 28 25 CAD  请求报价
型号 M（粗牙）
螺纹公称直径 		螺距 L 强度等级 D1 L1 B L2 质量
(g) 		CAD下载 请求报价
SNSX-M8-16-109 M8 1.25 16 10.9 13 8 6 全螺纹 12 CAD  请求报价
SNSX-M8-20-109 M8 1.25 20 10.9 13 8 6 全螺纹 13 CAD  请求报价
SNSX-M8-25-109 M8 1.25 25 10.9 13 8 6 全螺纹 15 CAD  请求报价
SNSX-M8-30-109 M8 1.25 30 10.9 13 8 6 全螺纹 17 CAD  请求报价
SNSX-M8-40-109 M8 1.25 40 10.9 13 8 6 28 21 CAD  请求报价
SNSX-M8-50-109 M8 1.25 50 10.9 13 8 6 28 25 CAD  请求报价


相关服务

  • 螺纹切割服务
  • 防松服务
  • 防脱落加工服务

材质、表面处理

SNSX-109
主体 SUS316L HiMo
强度等级 10.9

用途

FPD制造装置/半导体制造装置/溅射装置/海洋设备/
一般工业机械

特点

  • 不锈钢制高强度内六角圆柱头螺栓。
    （强度等级8.8・10.9）
  • 适用于需兼备强度和耐蚀性的场合。
  • 每一个螺丝的强度都很高，通过减小螺纹直径及削减个数，实现省空间化、轻量化。
  • 耐热性、耐蚀性优良。
  • 无磁。

机械性质

型号・强度等级＼特性 拉伸强度（N/mm2） 0.2％承压力（N/mm2） 断裂后的伸长率
*小值（mm）
A2-50・A4-50 500 210 0.6d
A2-70・A4-70 700 450 0.4d
SNSX-888.8 800 640 0.3d
SNSX-109 10.9 1,000 900 0.2d

表中数值非保证值，仅供参考。


不同金属材料的腐蚀试验结果

用于SNSX 的SUS316L HiMo钢是一种减少碳并增加Cr、Ni、Mo的特殊合金钢。低碳化对于晶间腐蚀破裂表现出了较高的抵抗力，Cr和Mo的增加提高了对点蚀、缝隙腐蚀的抵抗力。其次，Ni的增加具有降低应力腐蚀破裂风险的效果。

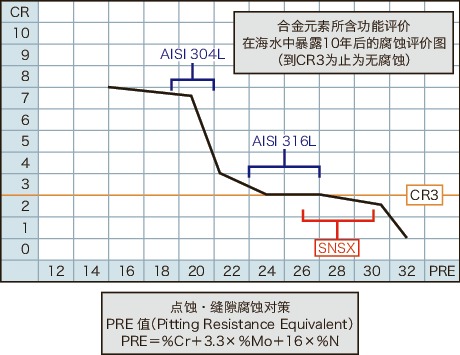

上表显示暴露于与海洋环境相同的状态下10年后的腐蚀程度，CR3以下未产生腐蚀。

SNSX-109高强度不锈钢内六角圆柱头螺栓


硫酸腐蚀试验（H2SO4、50℃、mm/年）

型号・材质＼浓度 3％ 10％ 20％
SUS304 1.08 3 -
SUS316、SUS316L 0 0.3 1.3
SNSX-88 SNSX-109 0 0 0.44

表中数值非保证值，仅供参考。


磁导率的比较

型号・材质 磁导率
SNSX-88SUS316L HiMo 1.006
SNSX-109SUS316L HiMo 1.007
SNSLSUS316L 1.006
SUSXM7 1.4

表中数值非保证值，仅供参考。

型号列表

SNSX-M10-109

  • SNSX-M10-20-109
    •
  • SNSX-M10-30-109
    •
  • SNSX-M10-40-109
    •
  • SNSX-M10-50-109

SNSX-M12-109

  • SNSX-M12-30-109
    •
  • SNSX-M12-40-109
    •
  • SNSX-M12-50-109

SNSX-M6-109

  • SNSX-M6-16-109
    •
  • SNSX-M6-20-109
    •
  • SNSX-M6-25-109
    •
  • SNSX-M6-30-109
    •
  • SNSX-M6-40-109
    •
  • SNSX-M6-50-109

SNSX-M8-109

  • SNSX-M8-16-109
    •
  • SNSX-M8-20-109
    •
  • SNSX-M8-25-109
    •
  • SNSX-M8-30-109
    •
  • SNSX-M8-40-109
    •
  • SNSX-M8-50-109
