产品名称：联轴器 十字滑块型

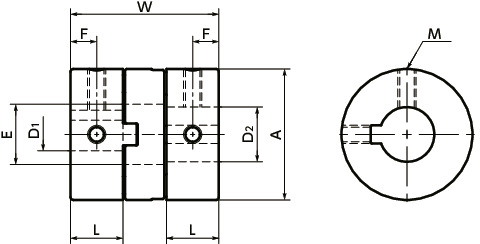

形状図

构造

定位螺丝固定型

MOM MOM

夹紧型

MOM-C MOM-C

定位螺丝固定型 + 键槽型

MOM-K MOM-K

夹紧型 + 键槽型MOM-CK MOM-CK

材质、表面处理

	MOM-K
轴套	S45C 四氧化三铁保护膜（黑）
间隔体	FCD400 四氧化三铁保护膜（黑）
销	聚缩醛
内六角止动螺丝	SCM435 四氧化三铁保护膜（黑）
内六角圆柱头螺栓	SCM435 四氧化三铁保护膜（黑）
润滑脂	锂皂润滑脂 NIPPECO DXL-No.1　NIPPECO LTD.制

特点

• 推荐适用马达

	MOM
伺服马达	●
步进马达	●
通用马达	◎

◎：特优　○：优　●：可使用

• 特性

	MOM
高扭矩	◎
高扭转刚性	◎
容许误差调整	○

◎：特优　○：优

• 十字滑块型挠性联轴器。
• 间隔体采用FCD400型。*适用于低速、高扭矩规格。
• 在轴套与间隔体之间涂抹高性能润滑脂，防止烧结。
• 通过轴套与间隔体的滑移，允许有较大偏心、偏角存在。
• 设在间隔体上的凸起部（树脂销）允许有偏角存在。

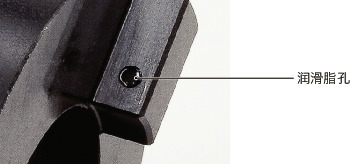

• 润滑脂孔中积留的润滑脂在运行过程中缓缓渗出，以长期维持润滑性能。

用途

搅拌机/泵/小型动力冲压机/粉碎机

使用注意事项

为了防止轴套与隔片烧结，请定期涂抹润滑脂。

型号列表

MOM-15K

• MOM-15K-6-6

MOM-17K

• MOM-17K-6-6

• MOM-17K-6-8

• MOM-17K-8-8

MOM-20K

• MOM-20K-6-6

• MOM-20K-6-6.35

• MOM-20K-6-8

• MOM-20K-6-10

• MOM-20K-6.35-6.35

• MOM-20K-6.35-8

• MOM-20K-6.35-10

• MOM-20K-8-8

• MOM-20K-8-10

• MOM-20K-10-10

MOM-26K

• MOM-26K-6-6

• MOM-26K-6-6.35

• MOM-26K-6-8

• MOM-26K-6-10

• MOM-26K-6-12

• MOM-26K-6.35-6.35

• MOM-26K-6.35-8

• MOM-26K-6.35-10

• MOM-26K-6.35-12

• MOM-26K-8-8

• MOM-26K-8-10

• MOM-26K-8-12

• MOM-26K-10-10

• MOM-26K-10-12

• MOM-26K-12-12

MOM-30K

• MOM-30K-8-8

• MOM-30K-8-10

• MOM-30K-8-12

• MOM-30K-8-14

• MOM-30K-8-15

• MOM-30K-10-10

• MOM-30K-10-12

• MOM-30K-10-14

• MOM-30K-10-15

• MOM-30K-12-12

• MOM-30K-12-14

• MOM-30K-12-15

• MOM-30K-14-14

• MOM-30K-14-15

• MOM-30K-15-15

MOM-34K

• MOM-34K-10-10

• MOM-34K-10-12

• MOM-34K-10-14

• MOM-34K-10-15

• MOM-34K-10-16

• MOM-34K-12-12

• MOM-34K-12-14

• MOM-34K-12-15

• MOM-34K-12-16

• MOM-34K-14-14

• MOM-34K-14-15

• MOM-34K-14-16

• MOM-34K-15-15

• MOM-34K-15-16

• MOM-34K-16-16

MOM-38K

• MOM-38K-10-10

• MOM-38K-10-12

• MOM-38K-10-14

• MOM-38K-10-15

• MOM-38K-10-16

• MOM-38K-10-18

• MOM-38K-10-20

• MOM-38K-12-12

• MOM-38K-12-14

• MOM-38K-12-15

• MOM-38K-12-16

• MOM-38K-12-18

• MOM-38K-12-20

• MOM-38K-14-14

• MOM-38K-14-15

• MOM-38K-14-16

• MOM-38K-14-18

• MOM-38K-14-20

• MOM-38K-15-15

• MOM-38K-15-16

• MOM-38K-15-18

• MOM-38K-15-20

• MOM-38K-16-16

• MOM-38K-16-18

• MOM-38K-16-20

• MOM-38K-18-18

• MOM-38K-18-20

• MOM-38K-20-20

MOM-45K

• MOM-45K-12-12

• MOM-45K-12-14

• MOM-45K-12-15

• MOM-45K-12-16

• MOM-45K-12-18

• MOM-45K-12-20

• MOM-45K-12-22

• MOM-45K-14-14

• MOM-45K-14-15

• MOM-45K-14-16

• MOM-45K-14-18

• MOM-45K-14-20

• MOM-45K-14-22

• MOM-45K-15-15

• MOM-45K-15-16

• MOM-45K-15-18

• MOM-45K-15-20

• MOM-45K-15-22

• MOM-45K-16-16

• MOM-45K-16-18

• MOM-45K-16-20

• MOM-45K-16-22

• MOM-45K-18-18

• MOM-45K-18-20

• MOM-45K-18-22

• MOM-45K-20-20

• MOM-45K-20-22

• MOM-45K-22-22

MOM-55K

• MOM-55K-15-15

• MOM-55K-15-16

• MOM-55K-15-18

• MOM-55K-15-20

• MOM-55K-15-22

• MOM-55K-15-24

• MOM-55K-15-25

• MOM-55K-15-28

• MOM-55K-16-16

• MOM-55K-16-18

• MOM-55K-16-20

• MOM-55K-16-22

• MOM-55K-16-24

• MOM-55K-16-25

• MOM-55K-16-28

• MOM-55K-18-18

• MOM-55K-18-20

• MOM-55K-18-22

• MOM-55K-18-24

• MOM-55K-18-25

• MOM-55K-18-28

• MOM-55K-20-20

• MOM-55K-20-22

• MOM-55K-20-24

• MOM-55K-20-25

• MOM-55K-20-28

• MOM-55K-22-22

• MOM-55K-22-24

• MOM-55K-22-25

• MOM-55K-22-28

• MOM-55K-24-24

• MOM-55K-24-25

• MOM-55K-24-28

• MOM-55K-25-25

• MOM-55K-25-28

• MOM-55K-28-28

MOM-70K

• MOM-70K-18-18

• MOM-70K-18-20

• MOM-70K-18-22

• MOM-70K-18-24

• MOM-70K-18-25

• MOM-70K-18-28

• MOM-70K-18-30

• MOM-70K-18-35

• MOM-70K-20-20

• MOM-70K-20-22

• MOM-70K-20-24

• MOM-70K-20-25

• MOM-70K-20-28

• MOM-70K-20-30

• MOM-70K-20-35

• MOM-70K-22-22

• MOM-70K-22-24

• MOM-70K-22-25

• MOM-70K-22-28

• MOM-70K-22-30

• MOM-70K-22-35

• MOM-70K-24-24

• MOM-70K-24-25

• MOM-70K-24-28

• MOM-70K-24-30

• MOM-70K-24-35

• MOM-70K-25-25

• MOM-70K-25-28

• MOM-70K-25-30

• MOM-70K-25-35

• MOM-70K-28-28

• MOM-70K-28-30

• MOM-70K-28-35

• MOM-70K-30-30

• MOM-70K-30-35

• MOM-70K-35-35
